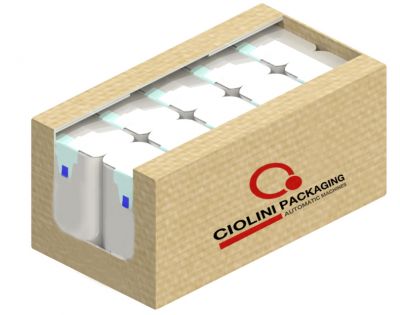

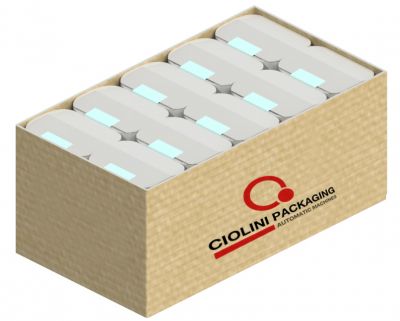

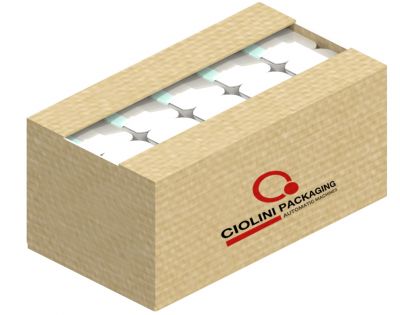

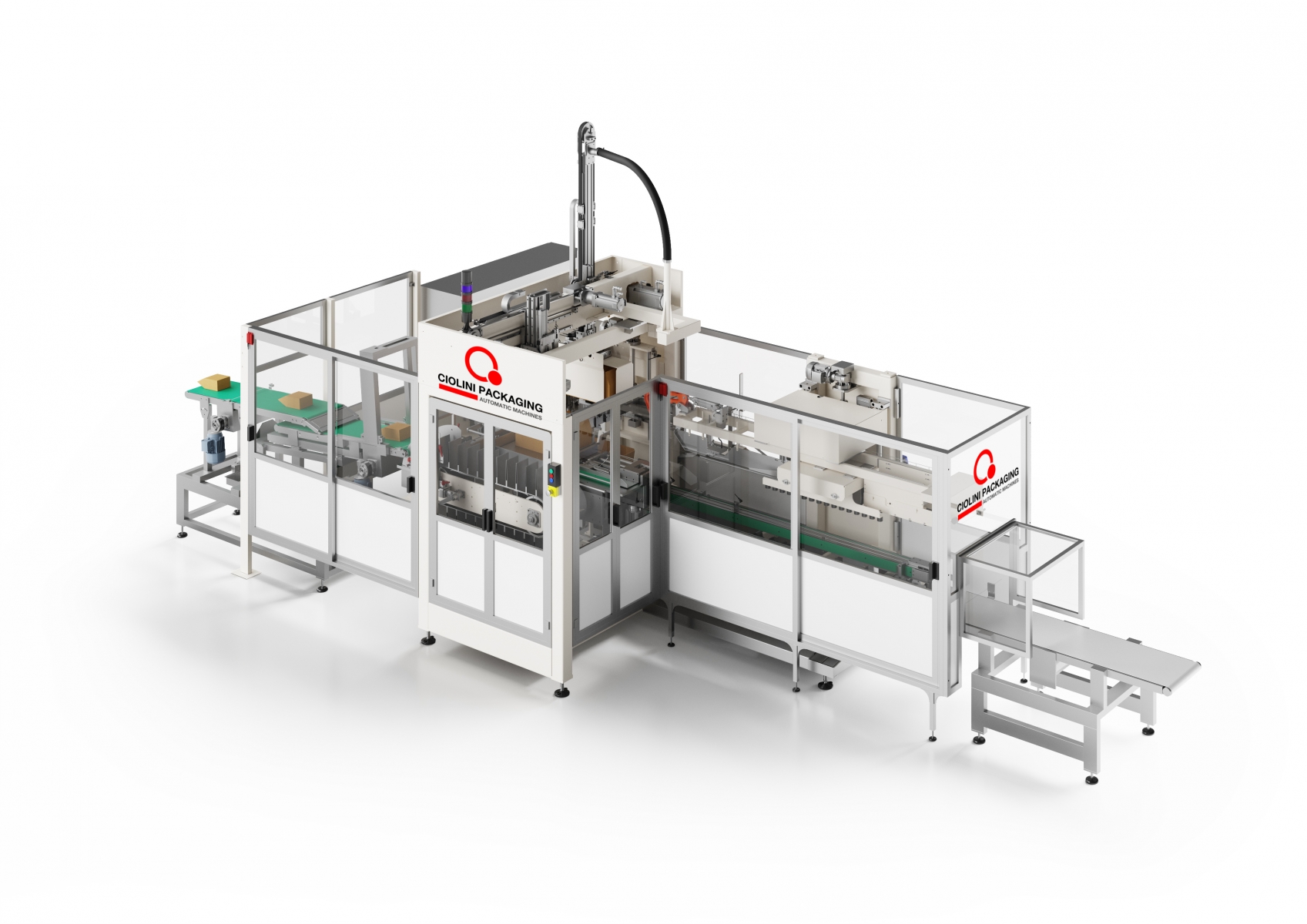

La cartonatrice mod. SVM18-V è una macchina idonea al riempimento dall’alto mediante “pick & place” di confezioni a fondo quadro, doppio fondo quadro, astuccio disposte in posizione verticale all’interno di cartoni del tipo “americano” o “espositore”. La chiusura dei cartoni può avvenire mediante nastro adesivo o colla a caldo.

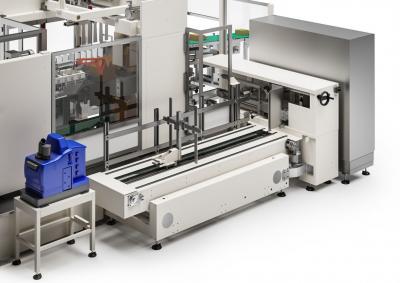

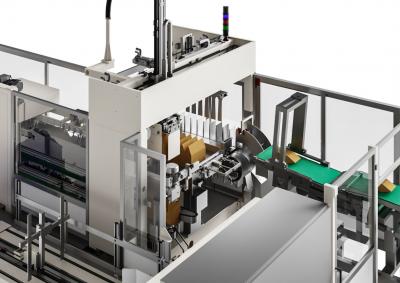

La macchina è dotata di un ingresso con nastro lanciatore per ricevere le confezioni provenienti da una o più confezionatrici, e mediante un sistema a giostra dispone le confezioni in posizione verticale creando le singole file che successivamente vengono traslate su un piano di presa mediante uno spintore a pettine per formare l’intero strato. Bracci motorizzati ad azionamento pneumatico operano la presa e la formazione del cartone. Dopo la presa dello strato ed il riempimento del cartone mediante un braccio a 2 assi interpolati e testa di presa aspirante o a pinza pneumatica, il cartone viene trasportato con facchini motorizzati verso la fase di chiusura falde che avviene con contrasti meccanici e bracci ad azionamento pneumatico; in questa fase si applica il nastro adesivo o la colla a caldo.

Scheda Tecnica

Modello	SVM18-V
Prodotti	di vario genere e tipo per food e no food
Confezioni	fondo quadro, doppio fondo quadro, fondo quadro con pinna, soffiettato, astuccio
Tipo cartone	cartone americano, cartone americano con faldine, cartone americano senza falde superiori, cartone con finestra, cartone pretagliato per strappo
Produzione	10 cartoni/min
Dimensione cartone	L=270÷600mm – W=120÷400mm – H=140÷400mm
Velocità	max 80 confezioni/min
Autonomia magazzino	45 min ca.
